내충격수도관

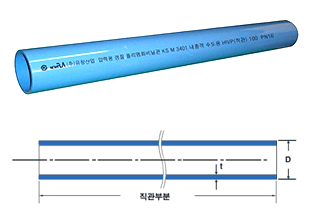

- 뉴프라 내충격 수도관 (HIVP)직관
직관 (HIVP),HI-ZP[HIVP(직관)]

KS M 3401

제7046호



단위(mm)

호칭 지름
바깥지름(D)
두께(t)
참고무게
(kg/m)
기본치수
최대.최소
허용차
평균
바깥지름
허용차
기본치수
허용차
16
22
±0.20
±0.20
3.0
±0.30
0.251
20
26
±0.25
±0.20
3.0
±0.30
0.304
25
32
±0.30
±0.20
3.5
±0.30
0.439
30
38
±0.35
±0.20
3.5
±0.30
0.531
35
42
±0.35
±0.20
3.7
±0.30
0.623
40
48
±0.40
±0.20
4.0
±0.30
0.774
50
60
±0.50
±0.20
4.5
±0.40
1.099
65
76
±0.50
±0.20
5.2
±0.40
1,619
75
89
±0.50
±0.20
5.9
±0.40
2,157
100
114
±0.65
±0.20
7.1
±0.50
3,339
125
140
±0.80
±0.30
8.3
±0.60
4,808
150
165
±1.00
±0.30
9.6
±0.60
6,562
200
216
±1.30
±0.70
11.1
±0.80
10,005
250
267
±1.60
±0.90
13.4
±0.80
14,948
300
318
±1.90
±1.00
16.1
±1.10
21,381
비고 : 1. 관의 길이는 호칭 16~40(4m), 50~300(6m)를 기본으로 하며 허용차는 +30, -10mm입니다.
2. 관의 사용압력은 1.0MPa 입니다.
3. 참고 무게는 비중을 1.40으로 계산한 값입니다.

취급 시 주의사항

a) 관을 실외에 보관하는 경우에는 직사광선을 피해 열기를 받지 않는 방법으로 천막을 덮는 등 대책을 강구한다.

b) 관에는 직접 나사 가공을 하여서는 안 된다.

c) 관에는 관의 재질에 악영향을 미칠 수 있는 물질, 예를 들어 아세톤, 시너, 크레오졸, 살충제, 흰개미 구충제 등을 접촉

   시키지 않아야 한다. 또한 예를 든 물질이 직접 관에 접촉하지 않는 경우라도, 만약 관이 얕게 매설되어 있는 경우 물

   질이 땅 위에 실수로 떨어졌을 때 땅속에 스며드는일이 발생할 수 있으므로 주의하지 않으면 안 된다.

d) 부등 침하, 온도 변화 등에 따른 신축에 대응하기 위해 필요에 따라 적절한 장소에 이음관을 설치하는 등 대책을 강구

    하지 않으면 안 된다.

e) 접착제는 반드시 청소한 관과 이음관의 접합의 양면에 얇고 균일하게 바르고, 즉시 접합하여 규정시간 동안 일정하게

   누르고 있어야 한다. 접합 후에는 흘러나온 접착제를 제거한다. 시공에 있어서 관 내에 가득 찬 접착제의 용매 증기를

   내보내기 위하여 환기하는 등 대책을 마련한다. 또한 접착제는 이음관 종류에 따라 적절한 것을 사용하지 않으면 안

   된다.
