일반관

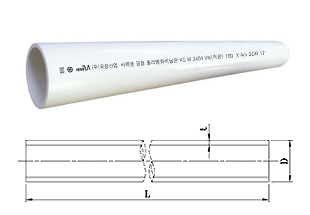

- 일반관VG1
VG₁

KS M 3404

제6756호,


단위(mm)
호칭
기본치수
바깥 지름 (D)
두 께 (t)
근사내경 (참고)
참고무게 (kg/m)
최대 최소
허용차
평균 허용차
최소 치수
허용 범위
16
22
±0.2
±0.2
2.7
+0.6
16
0.256
20
26
±0.2
±0.2
2.7
+0.6
20
0.310
25
32
±0.2
±0.2
3.1
+0.8
25
0.448
30
38
±0.3
±0.2
3.1
+0.8
31
0.542
35
42
±0.3
±0.2
3.1
+0.8
35
0.605
40
48
±0.3
±0.2
3.6
+0.8
40
0.791
50
60
±0.4
±0.2
4.1
+0.8
51
1.122
65
76
±0.5
±0.3
4.1
+0.8
67
1.446
75
89
±0.5
±0.3
5.5
+0.8
77
2.238
100
114
±0.6
±0.4
6.6
+1.0
100
3.365
125
140
±0.8
±0.5
7.0
+1.0
125
4.465
150
165
±1.0
±0.5
8.9
+1.4
146
6.637
200
216
±1.3
±0.7
10.3
+1.4
194
10.132
250
267
±1.6
±0.9
12.7
+1.8
240
15.376
300
318
±1.9
±1.0
15.1
+2.2
286
21.710
비고 : 1. 관의 길이는 4m이며 허용차는 ±10mm임.
2. 참고 무게는 비중을 1.43으로 계산한 값입니다.
3. 상기 규격 이외의 제품에 대해서도 수요자의 요구에 응해 드릴 수 있습니다.
4. 다양한 색상의 제품을 수요자의 요구에 응해 드릴 수 있습니다.
- 얇은관VG2
VG₂

KS M 3404

제6756호,

.
단위(mm)
호칭
기 본 치 수
바깥 지름 (D)
두 께 (t)
근사내경 (참고)
참고무게 (kg/m)
평 균 허용차
최소 치수
허용 범위
35
42
±0.2
1.8
+0.4
38
0.359
40
48
±0.2
1.8
+0.4
44
0.413
50
60
±0.2
1.8
+0.4
56
0.521
65
76
±0.3
2.2
+0.6
71
0.826
75
89
±0.3
2.7
+0.6
83
1.159
100
114
±0.4
3.1
+0.8
107
1.738
125
140
±0.5
4.1
+0.8
131
2.74
150
165
±0.5
5.1
+0.8
154
3.942
200
216
±0.7
6.5
+1.0
202
6.573
250
267
±0.9
7.8
+1.2
250
9.872
300
318
±1.0
9.2
+1.4
298
13.839
비고 : 1. 관의 길이는 4m이며 허용차는 ±10mm임.
2. 참고 무게는 비중을 1.43으로 계산한 값입니다.
3. 상기 규격 이외의 제품에 대해서도 수요자의 요구에 응해 드릴 수 있습니다.
4. 다양한 색상의 제품을 수요자의 요구에 응해 드릴 수 있습니다.

취급 시 주의사항

a) 관을 실외에 보관하는 경우에는 직사광선을 피해 열기를 받지 않는 방법으로 천막을 덮는 등 대책을 강구한다.

b) 관에는 직접 나사 가공을 하여서는 안 된다.

c) 관에는 관의 재질에 악영향을 미칠 수 있는 물질, 예를 들어 아세톤, 시너, 크레오졸, 살충제, 흰개미 구충제 등을 접촉

   시키지 않아야 한다. 또한 예를 든 물질이 직접 관에 접촉하지 않는 경우라도, 만약 관이 얕게 매설되어 있는 경우 물

   질이 땅 위에 실수로 떨어졌을 때 땅속에 스며드는일이 발생할 수 있으므로 주의하지 않으면 안 된다.

d) 부등 침하, 온도 변화 등에 따른 신축에 대응하기 위해 필요에 따라 적절한 장소에 이음관을 설치하는 등 대책을 강구

    하지 않으면 안 된다.

e) 접착제는 반드시 청소한 관과 이음관의 접합의 양면에 얇고 균일하게 바르고, 즉시 접합하여 규정시간 동안 일정하게

   누르고 있어야 한다. 접합 후에는 흘러나온 접착제를 제거한다. 시공에 있어서 관 내에 가득 찬 접착제의 용매 증기를

   내보내기 위하여 환기하는 등 대책을 마련한다. 또한 접착제는 이음관 종류에 따라 적절한 것을 사용하지 않으면 안

   된다.
