125A-300A
소켓
엘보
HP 편수 이탈방지 압륜조(50A~300A)
- HP 죠인트식 이음관의 특징

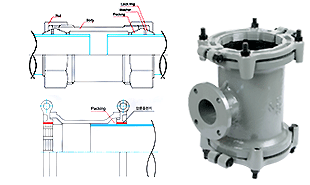

- HP죠인트식 이음관의 구조

내외면 에폭시 분체도장입니다.

HP죠인트는 전규격이 내외면 2중코팅과 에폭시 분체도장을 하여 부식과 전식이 완전 차단되고 표면이 미려하고 우수한 내식성을 보유합니다.

350여종의 이음관을 완벽하게 구비하였습니다.

기존 이음관은 종류가 다양하지 못하여 시공상 불편함이 많았으나 350여종의 다양한 이음관으로 적재적소에 사용하여 시공의 불편함을 완전 해소하였습니다.

관 이탈방지 기능을 추가하였습니다.

100A 이상의 관 이음쇠는 압륜 플랜지가 이탈방지 기능을 하도록 제작하여 빠지거나 누수의 염려가 없고 전체가 닥타일 주철제로서 인장강도와 연신율이 높습니다.


부품명 재질 비고
본체 FCMB28 Epoxy Coated
너트 FCMB28
패킹 EPDM
와샤 ACETAL Polymer
로크링 ACETAL

부품명 재질 비고
본체 FCD450 Epoxy Coated
플랜지 FCD450
패킹 EPDM

HP죠인트식 이음관의 특징

1.시공성
HP죠인트식 이음관은 나사 가공이 필요 없으며, 관의 치수 각도 결정이 용이하다.

2.위생성
HP죠인트식 이음관은 내외면에 2중 Coating처리되어 있어 표면이 미려하고,
우수한 내식성을 보유하고 있다.

3.편리한
HP죠인트식 이음관은 배관시 숙련공이 필요 없으며 작업 속도가 빨라 누구라도 배관 작업이 용이하므로, 작업시간, 인건비 절감 등 경제성이 아주 높다.

4.기능성
HP죠인트식 이음관은 관의 이탈방지를 위한 백업링이 설계되어,
내외압에 의한 관의 이탈 및 누수방지에 탁월한 성능을 보유하고 있다.

5.호환성
HP죠인트식 이음관은 기존에 설치된 타 관종과 호환성이 있으며 작업시간 단축, 인건비 절감의 효과가 있다.

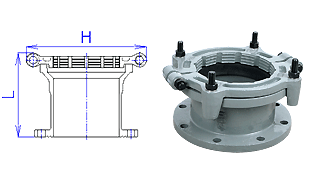

- 플렌지소켓


규격 L H
125 145 276
150 162 310
200 165 360
250 225 445
300 250 494

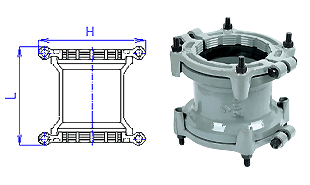

- 소켓


규격 L H
125 216 276
150 224 310
200 250 360
250 279 445
300 320 494

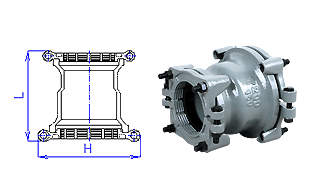

- 줄임소켓


규격 L H
125×100 186 276
150×75 190 310
150×100 190 310
150×125 213 310
200×100 250 360
200×150 250 360
200×150 312 445
250×200 326 445
300×150 347 494
300×200 356 494
300×250 370 494
