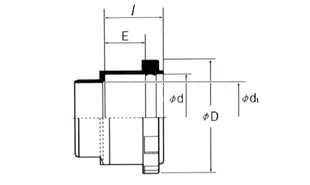

- 접합부 공통치수
SC type(조임형) 이음관
KPPS M 302

제40호

는 한국염화비닐관 공업협동조합 규격 인증마크임.

(단위 : mm)

호칭 d D의 허용차 d 1 D E l
100 115.85 ± 1.00 107.5 150 60 72
125 141.50 ± 1.00 131.5 183 78 88
150 167.15 ± 1.15 155.0 213 94 114
200 219.10 ± 1.50 203.4 273 111 131
250 269.95 ± 1.60 260.0 350 130 150
300 321.55 ± 1.60 299.5 410 140 160

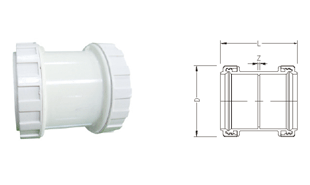

- SC type 소켓
(단위 : mm)
호칭 L Z
100 160 3
150 246 3.5
200 286 4
250 345 5
300 375 5
- SC type 90도 곡관
(단위 : mm)
호칭 L Z
100 140 62
150 209 88
200 263 122
- SC type 45도 곡관
(단위 : mm)
호칭 L Z
100 108 30
150 165 44
200 199 58
- SC type YT관
(단위 : mm)
호칭 L1 L2 L3 Z3
100 170 138 165 87
150 253 208 243 122
150×100 218 188 190 112
200 306 256 296 155
200×100 241 211 215 137
200×150 276 233 266 145
